认识通讯基站

作者:EHBIT

  认识基站

作为数量最多的移动通信设备

基站几乎是随处可见

可是,基站分为很多种

基站的天线,也分为很多种


真正都能区分清楚的人

其实不多

请想象一下这个场景▼

当你和女(男)票手挽手走在路上

(前提是你有)

远处出现一个基站

你温柔地告诉她(他)

看!

那是一个中国X动4G TD-LTE

三扇区基站的定向极化智能天线”

我勒个去!

逼格满满啊有木有!!!

深藏不露啊有木有!!!

想象一下对方的崇拜眼神!

还有路人的惊愕和赞许!

你简直就是一般的存在!


事不宜迟,赶紧开始!

    什么是“基站”

基站,就是Base Station

一般特指“公用移动通信基站”

大家都知道

基站就是给手机提供信号的

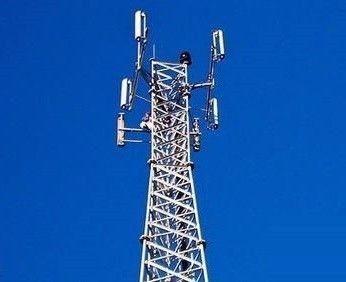

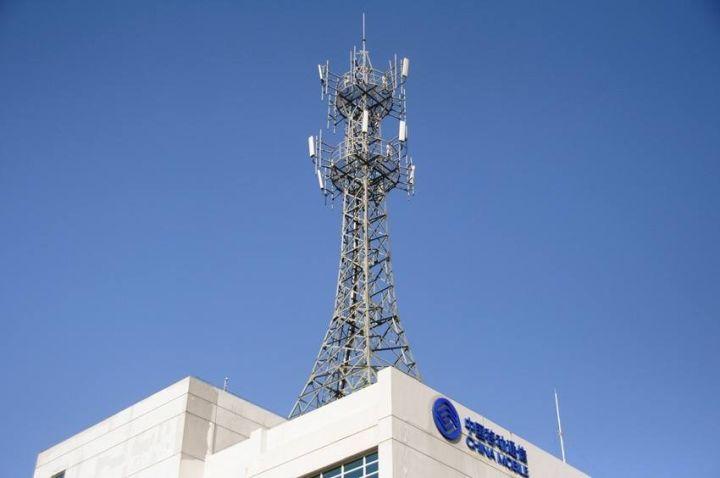

例如这样的东东

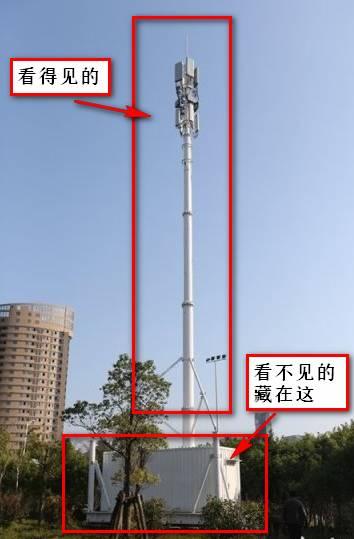

但实际上

上面这个东东只是铁塔天线而已

只是基站的一个组成部分

基站除了这些看得见的部分

还包括很多看不见的部分

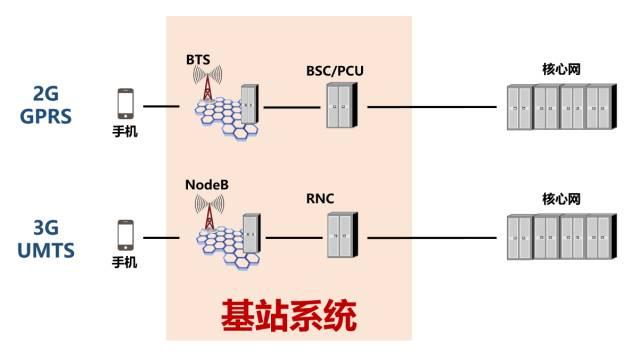

在2G、3G时代

基站分为两层结构

如下图

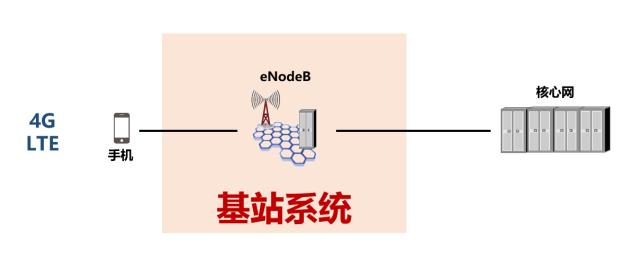

到了4G LTE时代

两层精简成了一层

变成了单独的eNodeB

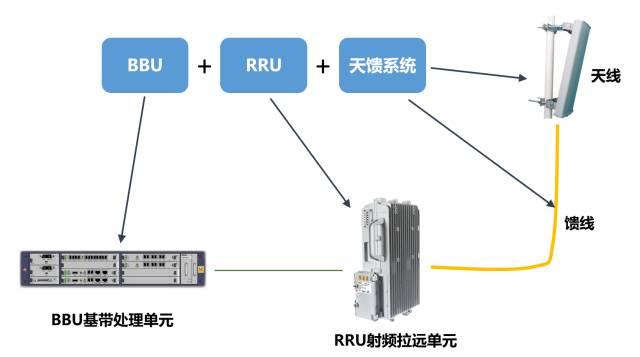

eNodeB为例

一般包括以下组成部分


名字很顺口,也很好记

BBU = 哔哔哟

RRU = 啊啊哟

天馈 = 天线 + 馈线

BBU

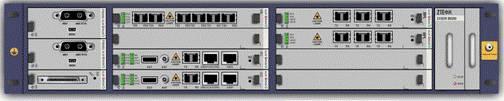

下图就是BBU正面图



一看就是不能淋雨的娇贵货色

所以,通常BBU都是放在室内

(也就是机房里)

关于机房,要说明一下

基站通常都有一个机房

有的在大楼里某个不起眼的角落

也有的在室外,像下面这样

野外基站机房(野鸡)▼

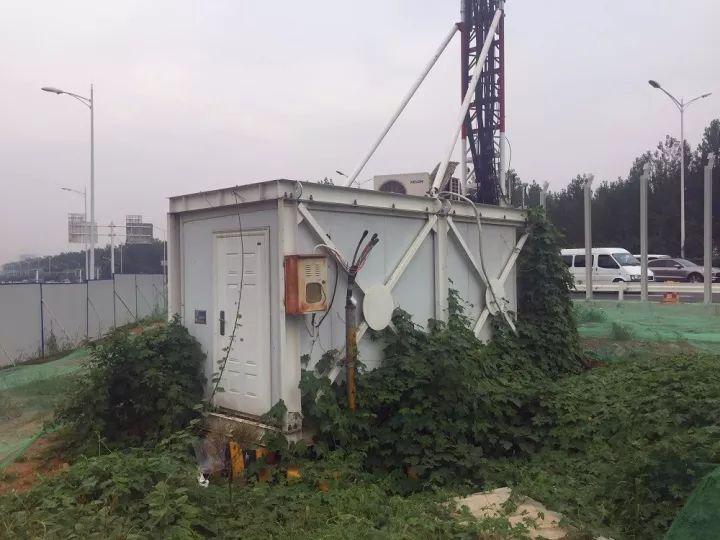

大家在铁塔下面通常会看到这样的小房子

比特君专门找了个野站

拍了一张实景照片

有点像千年古墓啊。。。

以前的基站是运营商一砖一瓦砌起来的

不是很费事嘛

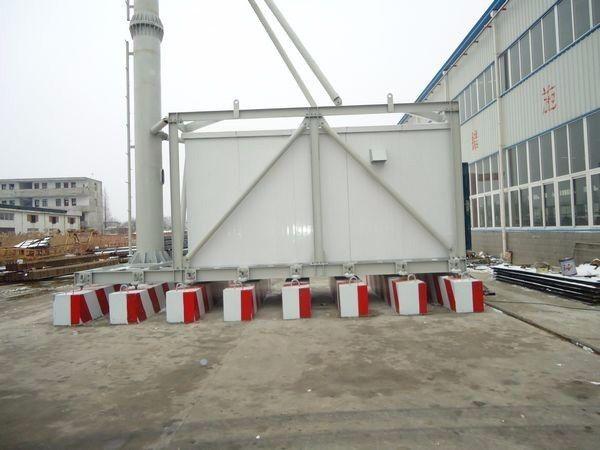

所以,现在改成一体化站房了

就是这样


自带底座,吊机找个地方一放,就完事了

(有的甚至自带轮子,可以拉着走)

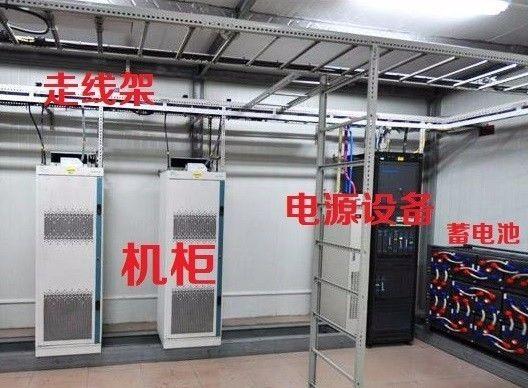

你问我机房里面是什么样的?

没钥匙,进不去。。。

只能找了个网上的照片

大概是这样的



(大部分机房都没这么干净敞亮。。。

回到话题

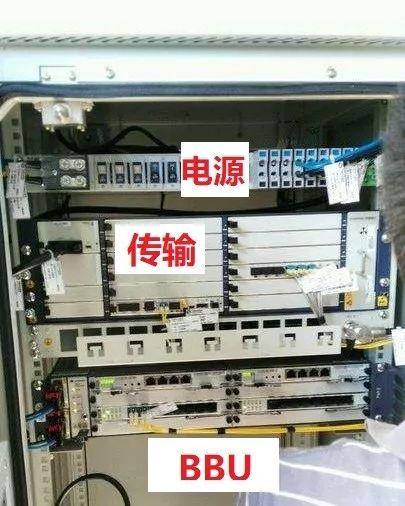

BBU,就塞在机房的机柜里


机柜里可能还有机柜电源设备传输设备

很容易辨认:

有很多红色黑色蓝色线(电源线)的

带很多开关拨扭的

一般是电源设备

有很多光纤口、网口的

插了很多黄色光纤线之类的

一般是传输设备


说了半天,BBU到底干啥用的?

BBU

Building Baseband Unit,基带处理单元

主要完成信道编解码、基带信号的调制解调、协议处理等功能

听不懂没关系,PASS!

    RRU

接下来说说RRU

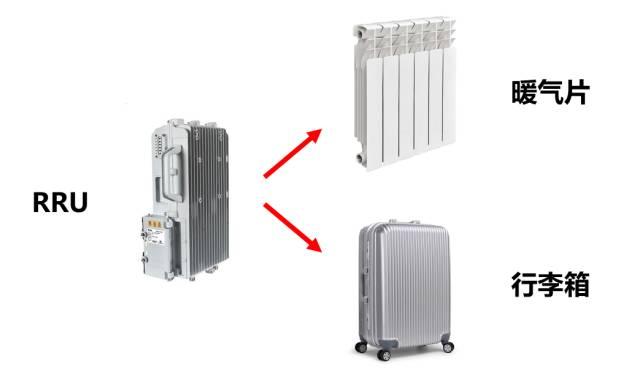

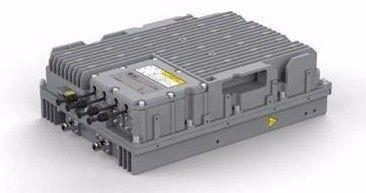

这个就是RRU▼


是不是有点像暖气片和行李箱?

不要小看它

这玩意儿特别重

当年俺试过一个人搬它

结果把老腰都给闪了


不过现在的RRU轻巧了很多

RRU

Radio Remote Unit,射频拉远单元

主要完成射频信号调制解调,射频模拟信号功率放大,传送给天馈

还是没听懂?没关系,继续PASS!

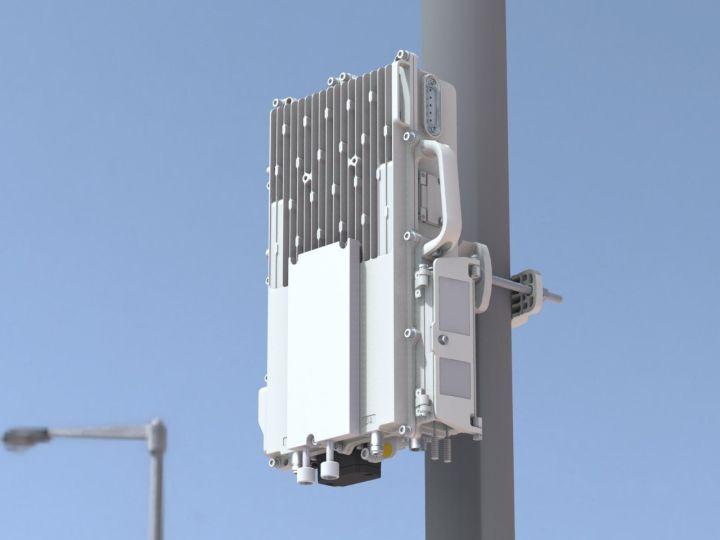

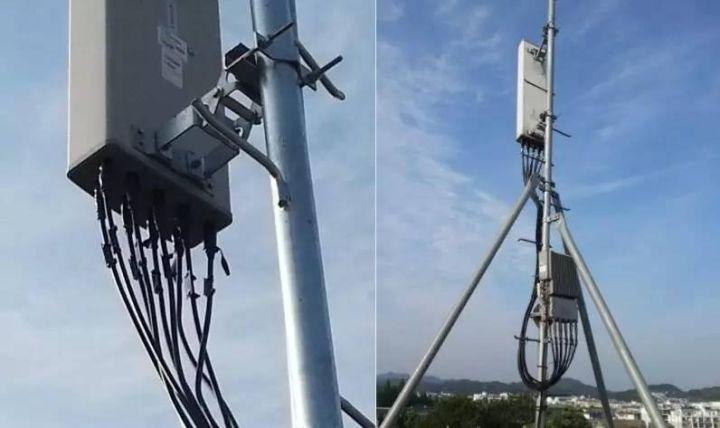

RRU主要是抱杆或挂墙安装

抱杆安装▼

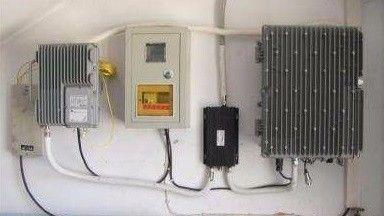

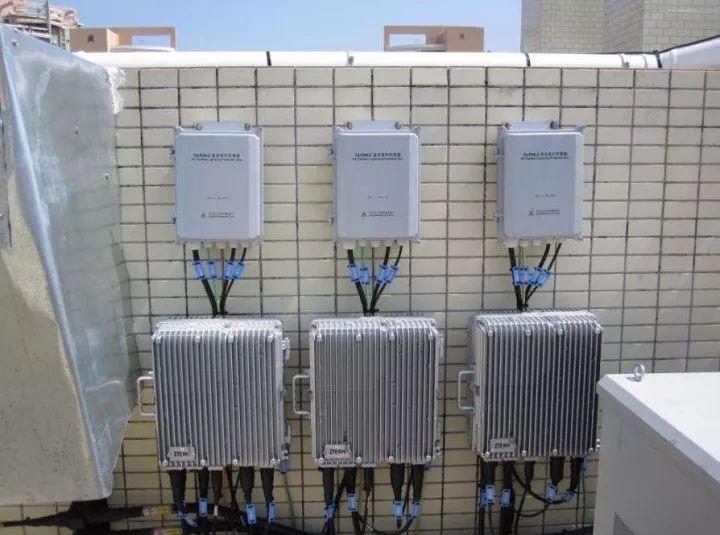

挂墙安装


忘了说了,BBU偶尔也挂墙,省空间啊

BBU不同,RRU装在室外的比较多



天馈系统

接下来是天馈啦

天馈包括天线馈线

大家经常会提到“天线”

但是,基站天线和你想的可能并不一样

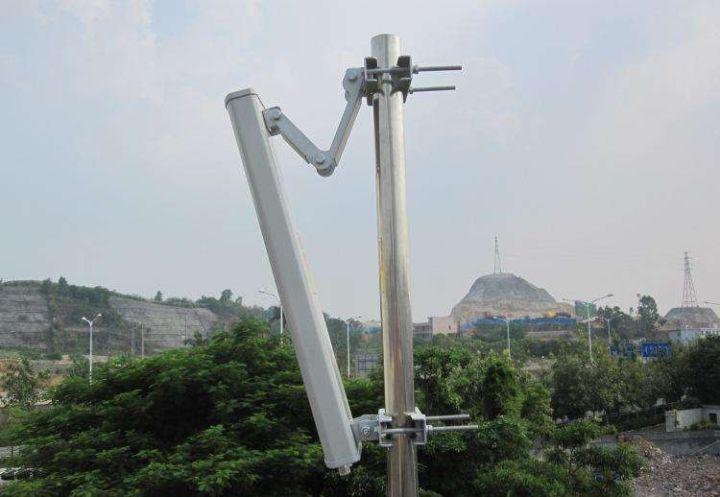

现在用的最多的天线,就是这样的

就是一块板子,所以也叫板状天线

抱杆安装,非常方便

也很省钱省空间

一根柱子就搞定了

一块“板子”就是一个扇区

它属于定向天线

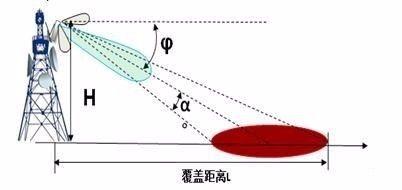

通常安装在高处,板面朝向覆盖方向

会向下倾斜一定角度

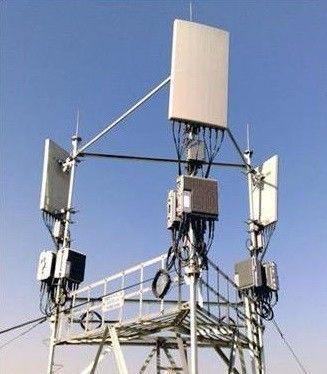

下图是一个标准的三扇区基站


(发现天线下方抱杆安装的RRU没?)

天线的种类非常多。。。

按波长分:中波天线、短波天线、超短波天线、微波天线...

按性能分:高增益天线、中增益天线...

按指向分:全向天线、定向天线、扇区天线...

按用途分:基站天线、电视天线、雷达天线、电台天线...

按结构分:线天线、面天线...

按系统类型分:单元天线、天线阵...

……

移动通信基站主要是板状定向天线

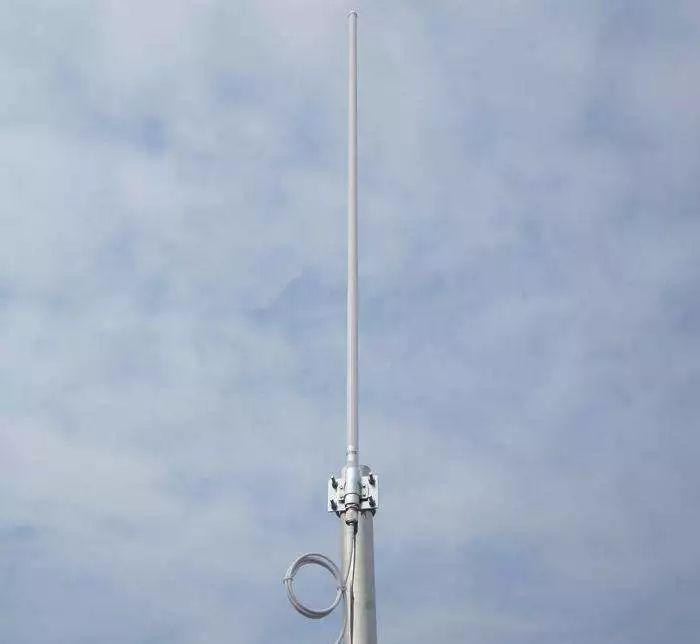

也有全向天线,如下图


看上去就是一根棍子

大家注意下面图中红框里这个东东


我们经常在铁塔上看到它

但是它并不是基站的天线哟!

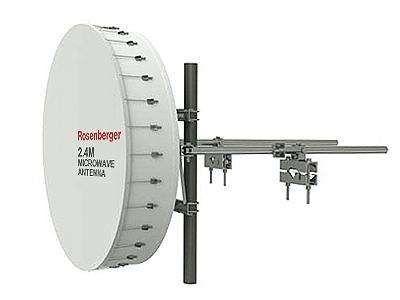

它是微波天线


这种天线,叫抛物面天线

也叫碟状天线


有时候,这个基站比较偏远,

就会通过微波的方式把信号发给别处的电信设备

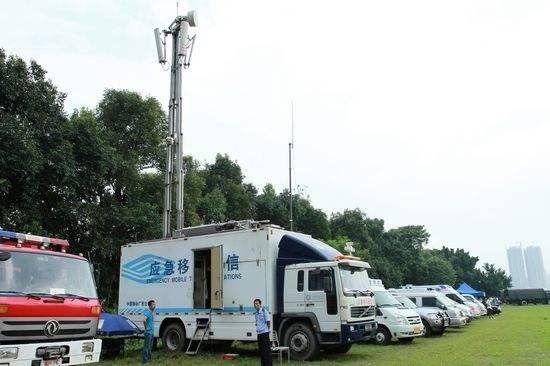

应急通信车一般也会有微波

(因为它没有固定线路)


(看天线最顶上)

除了微波天线

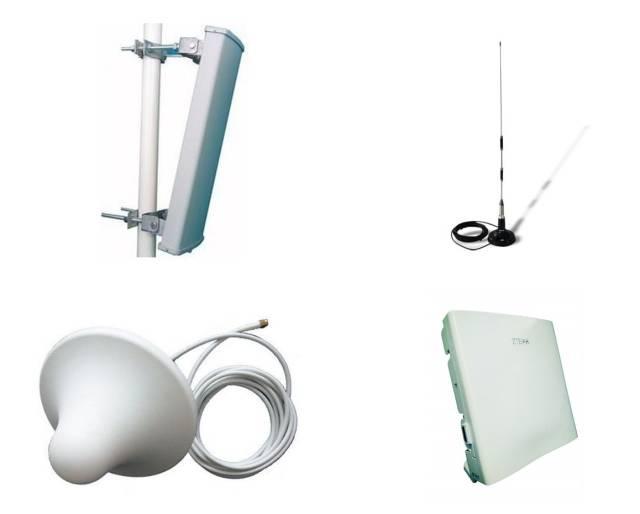

还有很多其它用途的天线

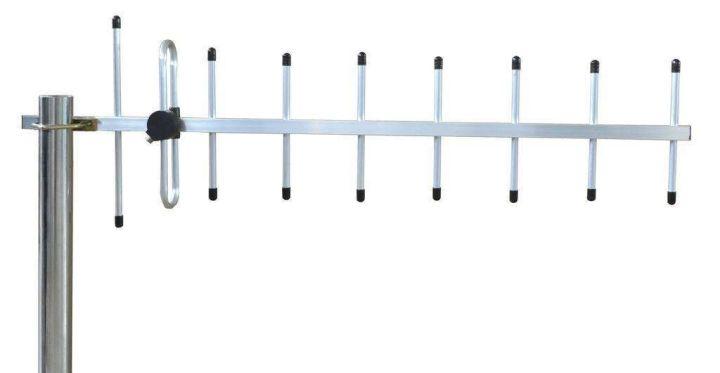

八木天线

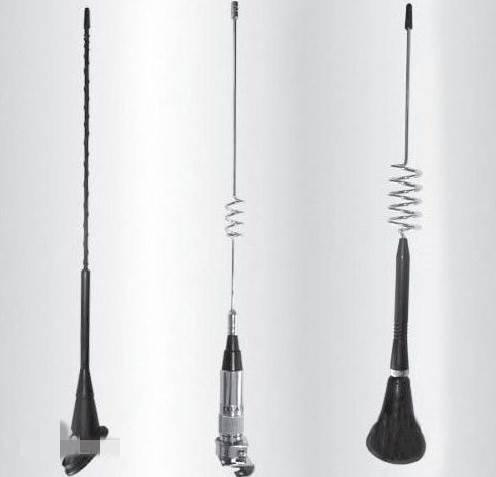

鞭状天线



宝宝天线



连接天线和RRU的

就是馈线



一般是黑色,比较粗

而且根数比较多

接头也很大

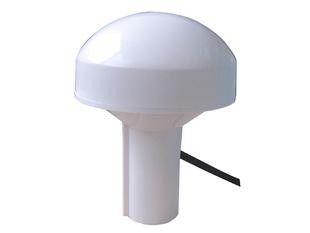

另外,大家经常会看到天线边上有一个小白帽


这个是GPS蘑菇头

用于定位和时钟同步

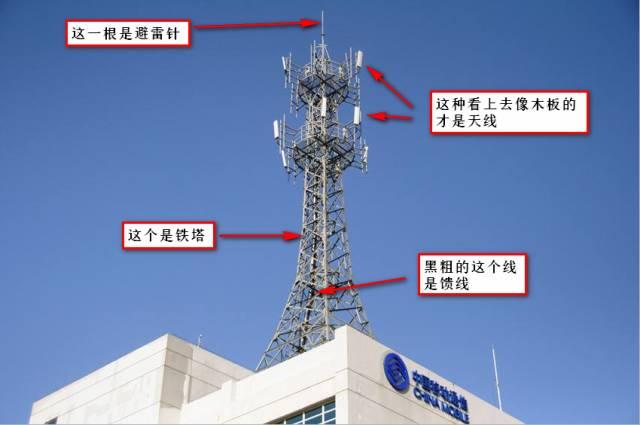

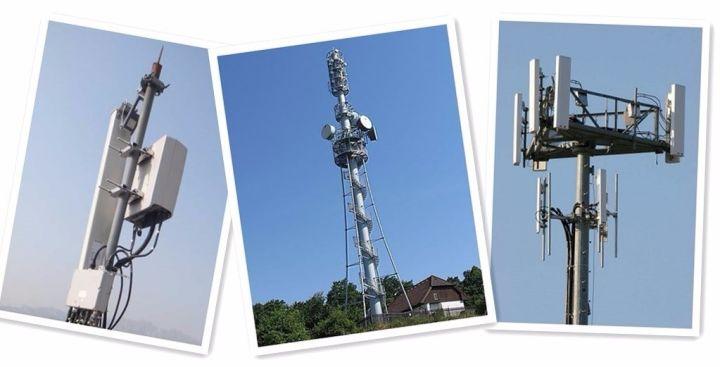

    铁塔

天线是安装在铁塔上的

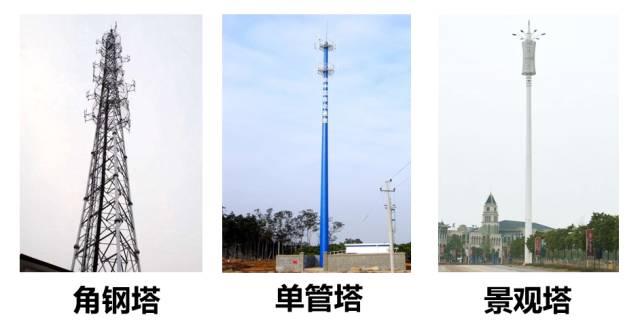

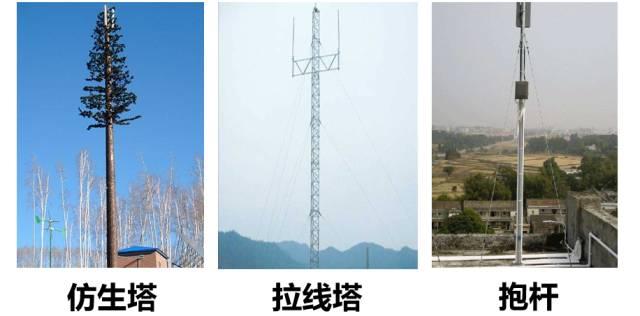

铁塔也分为很多种

基站,有大基站,也有小基站。

大基站叫宏基站(宏站)

小基站叫微基站(微站)

除了宏基站和微基站之外

为了更低成本地解决信号覆盖问题

还有一个常见的设备——直放站

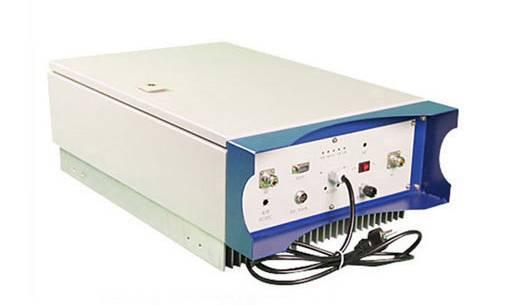

    直放站

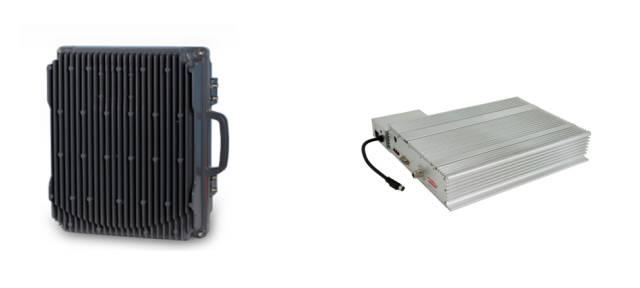

下面这个就是一种直放站

看上去和RRU比较像

还有这样的


直放站其实就是一个信号中继器(Repeater)

放大上下行射频信号的

用来解决信号盲区弱区的覆盖问题

直放站主要是便宜,成本比一个基站要低很多

现在,直放站不是很多见

    室内分布系统

室内的信号覆盖

一直是一个很头大的问题

基站一般都建在楼顶啊之类的高处

人一旦进了楼里

手机就容易没有信号

尤其是地下室、停车场

还有电梯

(标准的铁箱子,屏蔽效果妥妥的)


所以

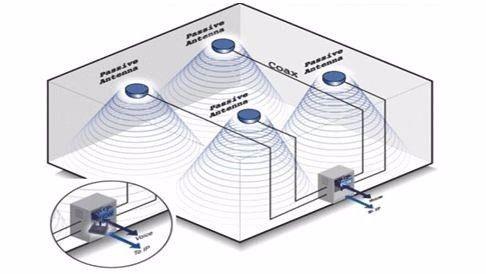

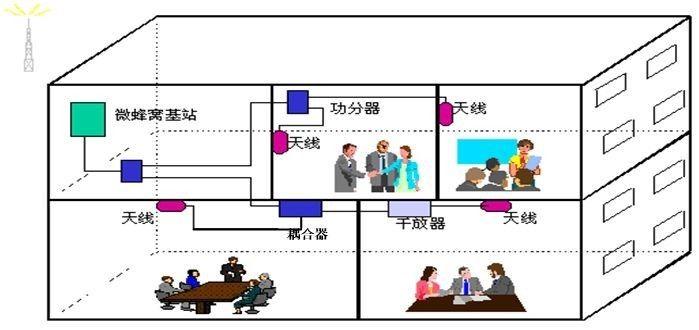

针对室内环境,会专门布设室内分布系统

也就是业内常说的室分

室分”其实也就是信号的二次中继和增强覆盖

从信源(例如微蜂窝基站或直放站)接出馈线

然后到各个房间或通道

再利用天线发出信号


和大家经常用的WiFi很像

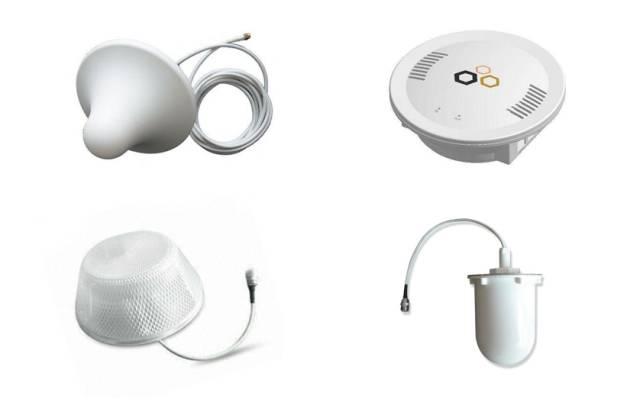

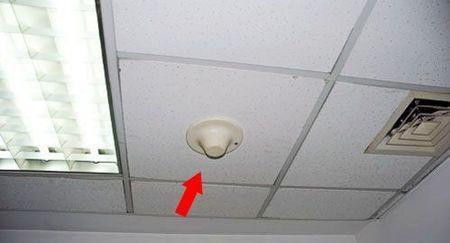

大家经常在办公室头顶上看到的这个

像奶嘴一样的东东


就是“室分”的全向吸顶天线

有很多种款型▼

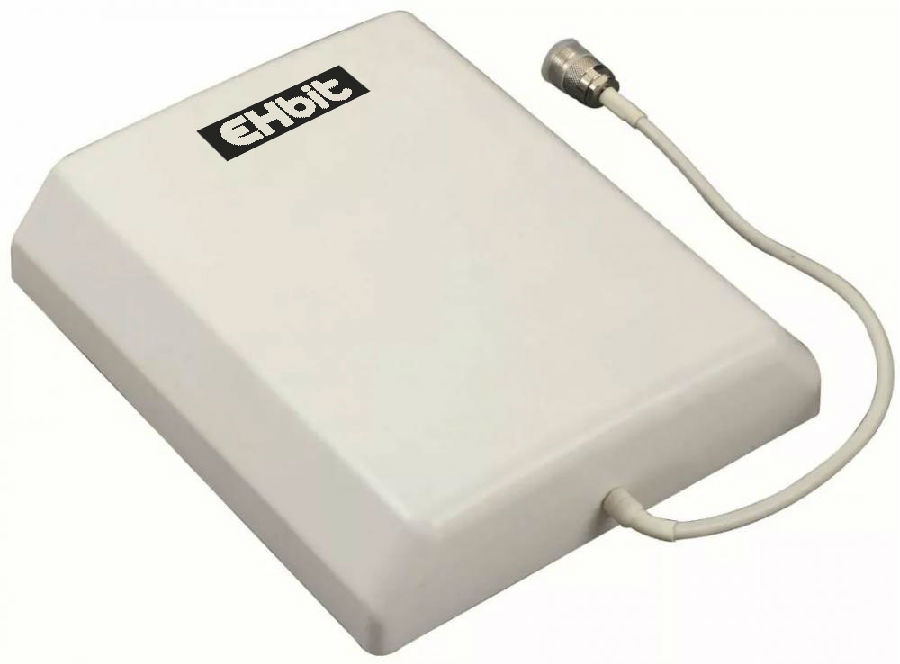

室分还会用到板状定向天线,挂墙安装




小型化基站

现如今

基站都在向小型化发展

一方面是因为不占空间(省租金=省钱)

另一方面也节能环保(省电=省钱)

最后部署更加方便快捷(省人工=省钱)

如果小型化的话

就是BBURRU合体


或者RRU和天馈合体

干脆,BBU、RRU、天馈一起合体

诺基亚的“背包基站”▼


以前打仗背电台,以后打仗背基站

啧啧啧~

总而言之,能有多小,就有多小

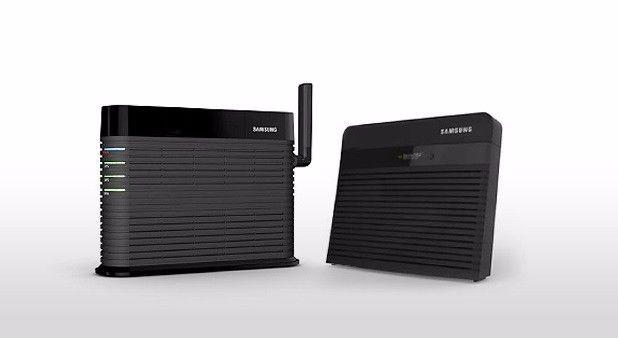

还有这个


是不是很像家里的WiFi路由器?

它叫 Femto

英文意思是“千万亿分之一,毫微微”

它是一种低功率小范围覆盖的家庭基站

    基站辨认

好啦!该介绍的都介绍啦!

正所谓“内行看门道,外行看热闹”

对于形形色色的基站

一般人是很难分辨属于哪家运营商的

但是

真正的资深”通信汪

可以通过一些细节进行判断


很久很久以前

各家运营商都有属于各自的基站

各个基站的风格和特点还是比较容易区分的

例如

中国移动一般GSM900和DSC1800两个G网频段

所以一般如果看到的基站铁塔有上下两层

或者只有一层

(人不多的区域,只有G900,没有放D1800)

则这个基站很有可能是中国移动的。

此外,DSC1800的天线比GSM900的天线短一倍

你知道为什么吗?

而中国联通还多了一个CDMA网络

所以会再多一层

如果你看到某个基站有三层天线

则很有可能是联通的基站

另外

中国移动比较土豪

基站都修得比较漂亮,还会贴瓷砖。。。

而基站房子比较破烂的话

一般是联通的。。。

你问我电信的基站?

握草。。。

电信以前没有移动业务好不好。。。

电信曾经有过小灵通

算是“半个移动业务”

(大家应该还记得吧?)

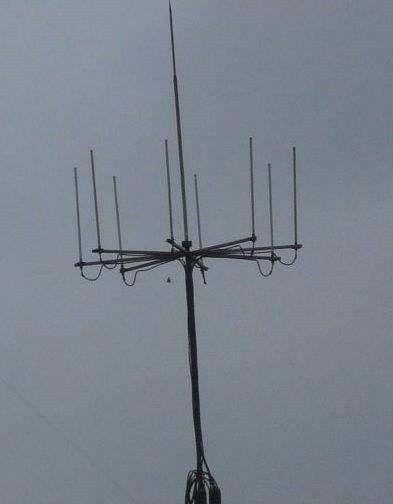

小灵通的天线非常好认

就是这样的


不用数了,一共八根

对应小灵通的八个信道

不过现在小灵通已经退网了

一部分这样的基站被电信改造成LTE基站

正因为

各大运营商如果自建基站

容易造成高昂的成本和资源浪费

所以我国成立了中国铁塔

专门负责基站站址方面的基础设施建设


三大运营商向它租借站址

避免了重复建设和恶意竞争

省了不少钱和事(以后大家就是同志了)

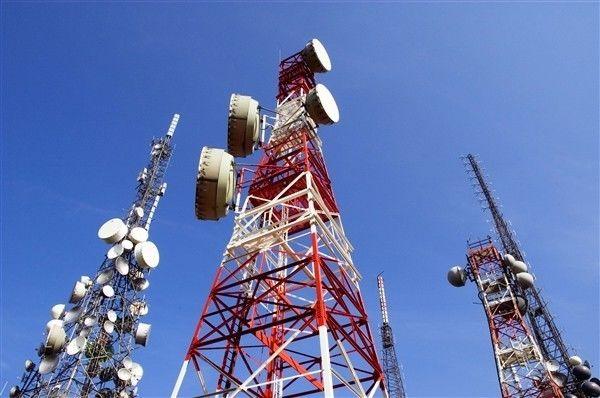

基站共址(就是好多基站堆在一起)

现在就比较常见了


密集恐惧症者不适应观看


未完待续.............
